Robust merdebrakett for montering av utstyr og skap på merder
NOFIs merdebraketter er produsert av polyetylen (PE100) og gir en robust, korrosjonsbestandig og vedlikeholdsfri løsning for montering av teknisk utstyr på flytekrager.
Dokumentert som fastmontert ekstrautstyr iht. NS 9415:2021
Leveres i to varianter:

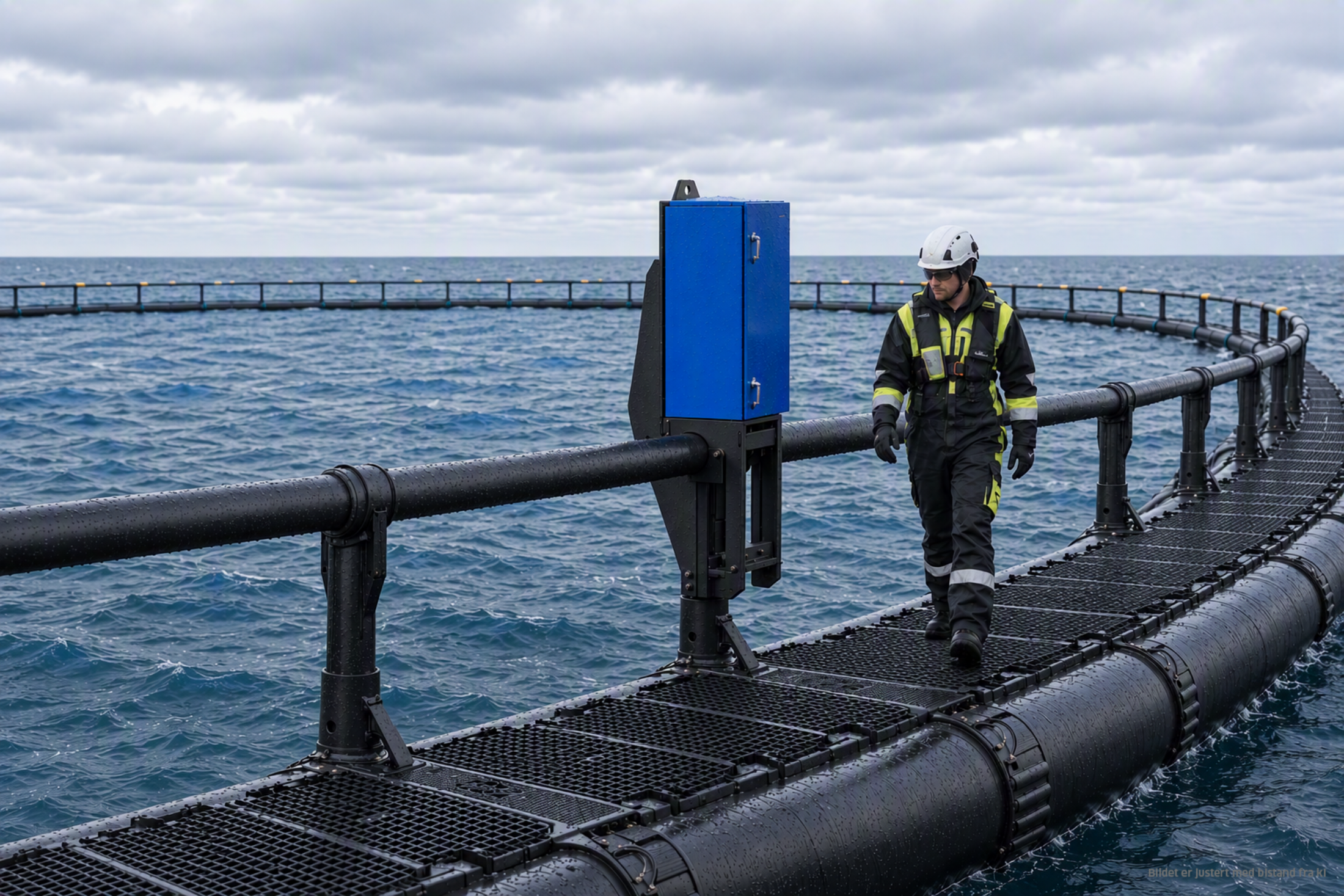

NOFI COR – Cabinet On Rail - Montering over handlist NYHET!
Frigjør gangbanen på flytekragen
NOFI COR merdebrakett er utviklet for å bedre arbeidsforholdene på merda. I stor sjø kan store skap som er montert i ganglinjen, gjøre det krevende å passere sikkert. Ved å flytte store skap ut av den naturlige ganglinjen frigjør NOFI COR verdifull plass på gangbanen og gir bedre utnyttelse av det tilgjengelige arealet.
Fordeler med NOFI COR
- Frigjør gangareal på flytekragen
- Enkel montering
- Hull for kranløft
- Passer alle flytekrager
- Leveres med brukerhåndbok
- Dokumentert som fastmontert ekstrautstyr iht. NS 9415:2021
NB - Se teknisk informasjon NOFI COR lenger ned.

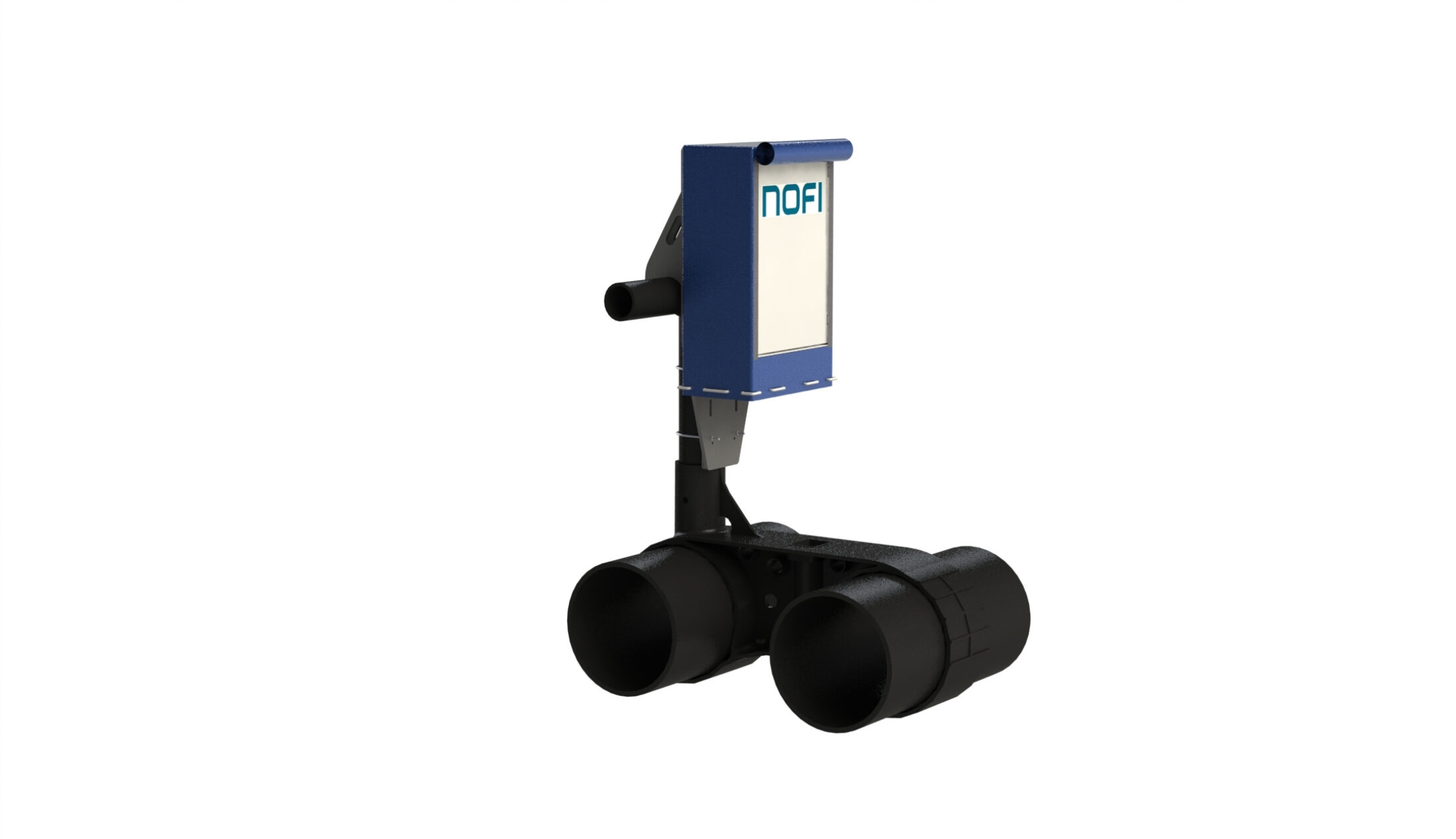

NOFI standard Merdebrakett
NOFI standard merdebrakett leveres for ulike skapstørrelser. Opphengsknekter med låsehemper tilpasses håndlister med diameter Ø125, Ø140, Ø160 eller Ø180 mm. Oppgi ønsket utførelse ved bestilling.
Opphengsplaten hektes på håndlisten med én knekt på hver side av klammerstolpen. Låsehempene festes rundt håndlisten med de medfølgende M8-boltene. Braketten sikres deretter til klammerstolpen med en syrefast rundjernbøyle eller et fiberbånd.
Fordeler med NOFI standard merdebrakett
- Enkel og rask montering på flytekragens håndlist
- Kan leveres med beskyttende PVC-hette
- Leveres med brukerhåndbok
- Dokumentert som fastmontert ekstrautstyr iht. NS 9415:2021
Teknisk informasjon
NOFI COR
- Materiale: Polyetylen (PE100)
- Egenvekt: 27 kg
- Maks tillatt nyttelast: 50 kg
Braketten passer følgende dimensjoner:
| Håndlist (mm) | Stolpe (mm) |
|---|---|
| Ø140 | Ø160 |
| Ø160 | Ø180 |
| Ø180 | Ø200 |
| Ø140 | 80x60 HUP |
| Ø160 | 80x60 HUP |
| Ø160 | 100x80 HUP |
Braketten kan ta en last på:
F1 maks. 300 kg (innover / utover mot senter av merd).
F2 maks. 150 kg (sideveis langs håndlist).
Lastene tar utgangpunkt i skruehull for montering av skap.
Det anbefales å montere braketten slik at en ikke får overskylling i større bølger. Dette kan hensyntas i risikovurdering og globalanalyse.
Reaksjonskrefter med 50kg tungt skap på braketten er normalt lavere enn F1 og F2 med miljø tilsvarende eller lavere enn, uten overskylling i bølger:
Hs 4.5m Tp 11s Vc 1,5m, U10 28m/s
Hs 3.5m Tp 6,3s Vc 1,5m, U10 28m/sHs 3.0m Tp 5,7s Vc 1,5m, U10 28m/s
Hs 2.5m Tp 5,1s Vc 1,5m, U10 28m/s
Braketten er tilpasset samvirke med standard flytekrage med spesifisert håndlist og stolpe, se tabell 1. Braketten med skap vil ikke påvirke flytekragens egenskaper utover vertikal last og horisontal dytt/trekk i punktet der den er montert.
Bakplaten er tilpasset størrelsen på et typisk el-skap i høyde og bredde.
NOFI Standard Merdebrakett
- Materiale: Polyetylen (PE100)
- Egenvekt: 11-15 kg (ulike størrelser tilpasset skap)
- Maks tillatt nyttelast: 50 kg
Bruksgrenseverdi:
Eks: 1. Hs 3.5, Vc 0.85, U10 35m/s (Tp 5.5)
2. Hs 5.0, Vc 0.85, U10 35m/s (Tp 12.0)
Aksiallast horisontalt mot håndlist er 3000N (≈300 kg) (eks 1).
